Hjeltholmen

Hjeltholmen er laga etter modell frå Kjeungskjær, men er gjort litt lengre. Breidda er den same, men den er smalare enn Sleipner (sjå omtalen avKjeungskjær). Den viktigaste skilnaden er et kjølvinkelen er gjort mindre, Hjeltholmen er flatbotna på midten. Stamnane er gjorde slankare, spesielt baugen.

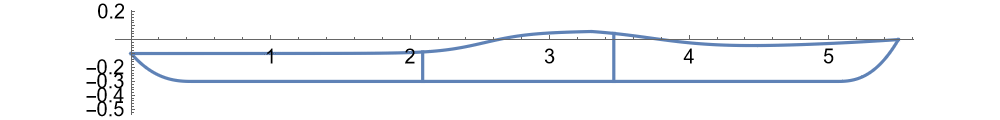

Figuren nedanfor viser eit riss av midtplanet på langs av kajakken. Legg merke til den lange rette kjøllina som gjer kajakken retningsstabil, men også mindre manøvrerbar.

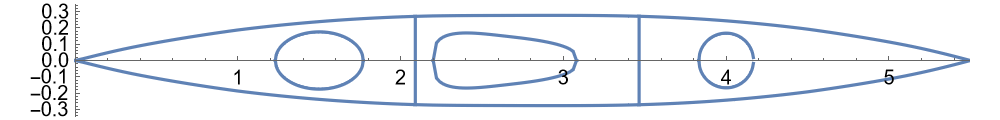

Figuren nedanfor viser dekkrisset. Lukeopningane er dimensjonerte etter luker frå KayakSport. Dersom ein ynskjer meir fleksibilitet i lukestorleik, kan våre eigne løysingar brukast.

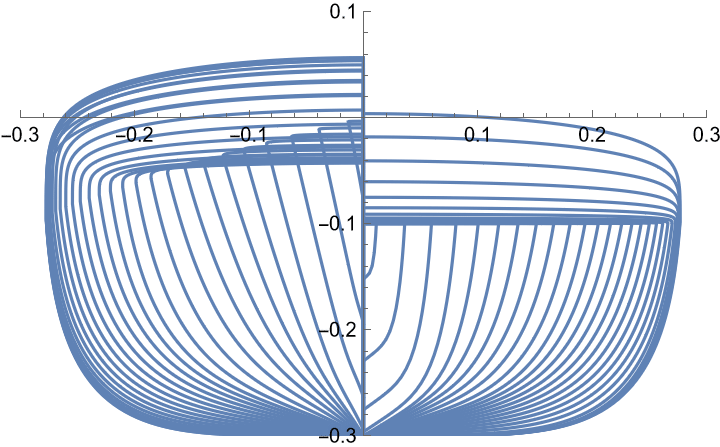

Figuren nedanfor viser tverrsnitt med lik avstand. Til venstre framanfor midten til høgre aktanfor midten. Legg merke til at kajakken er konveks overalt.

Tabellen nedanfor gjev dei sentrale måla:

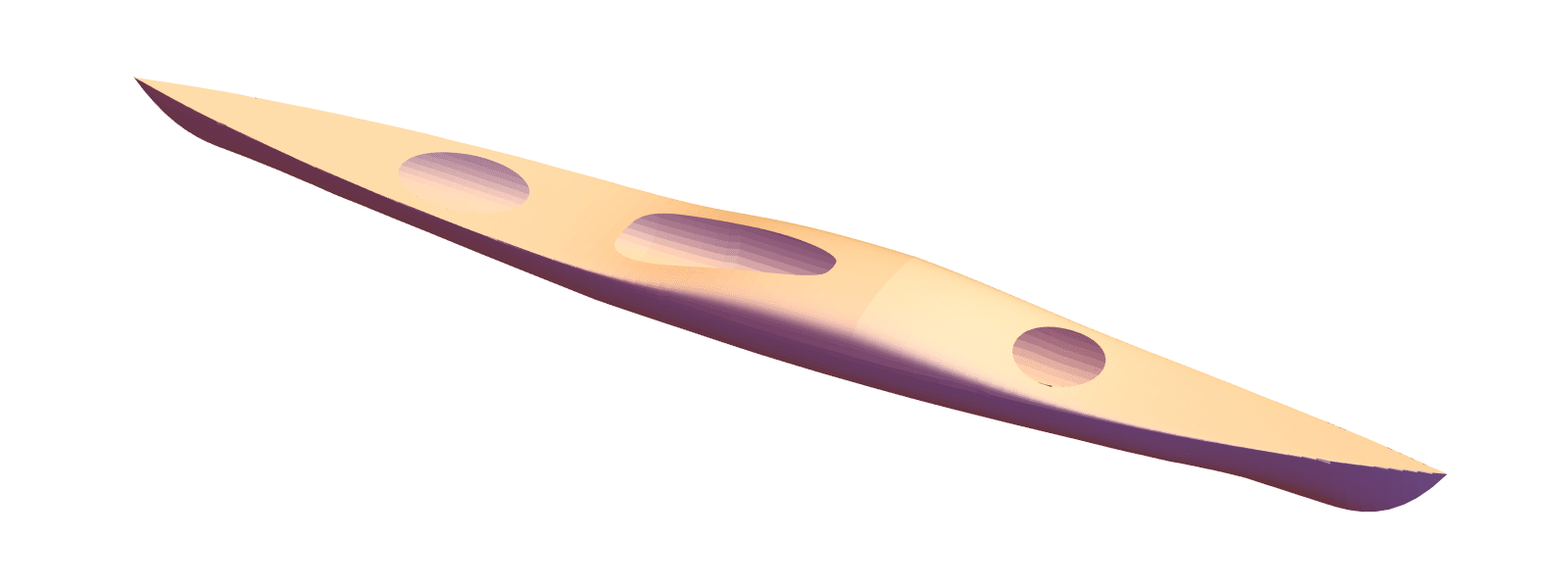

Fihuren nedanfor viser ein 3D-modell av kajakken.

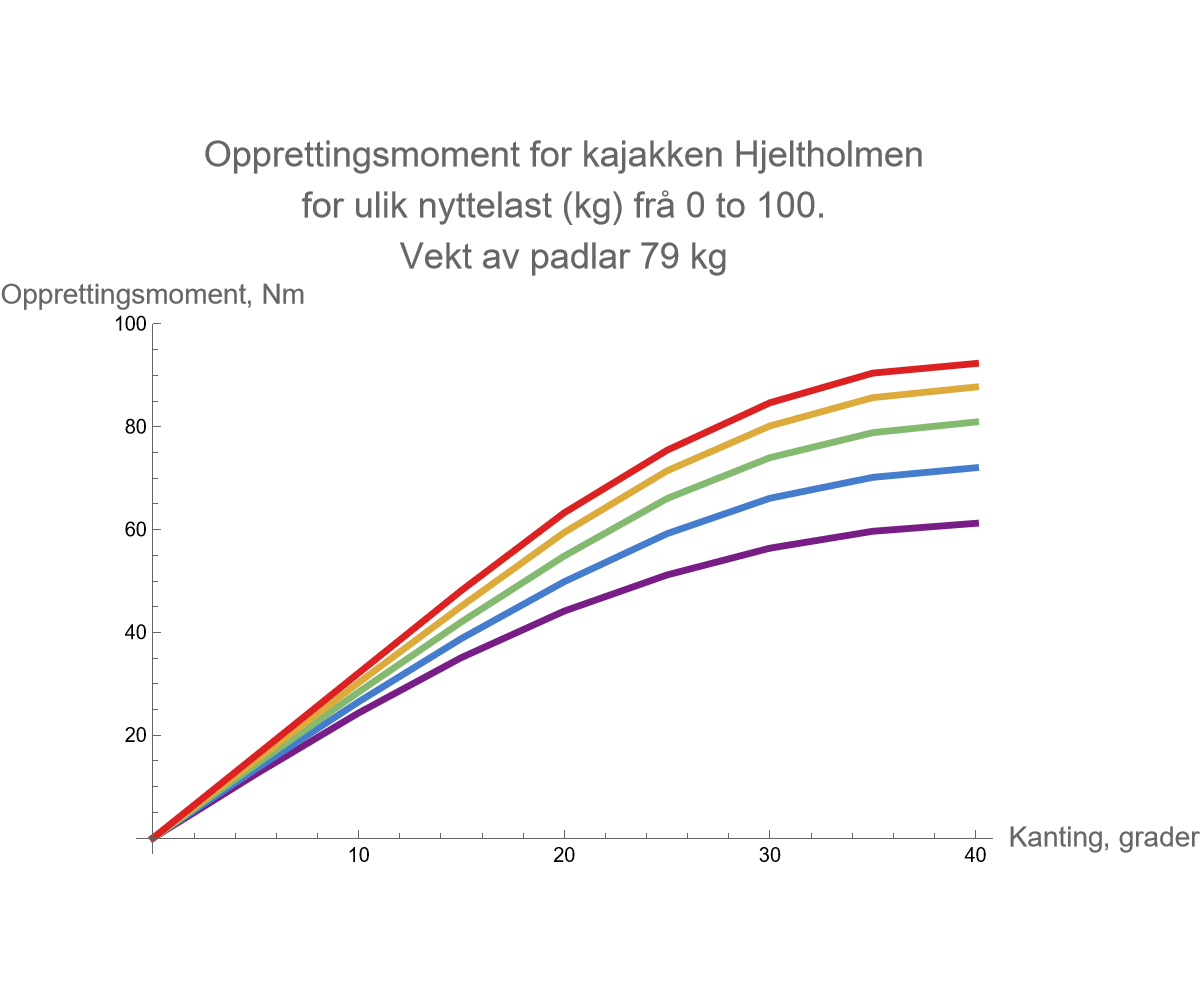

Figuren nedanfor viser stabiliteten til den stripebygde Hjeltholmen, rekna som opprettingsmoment som funksjon av kantingsvinkel. Denne kan vere nyttig å samanlikne med andre kajakkar, om data skulle finnast.

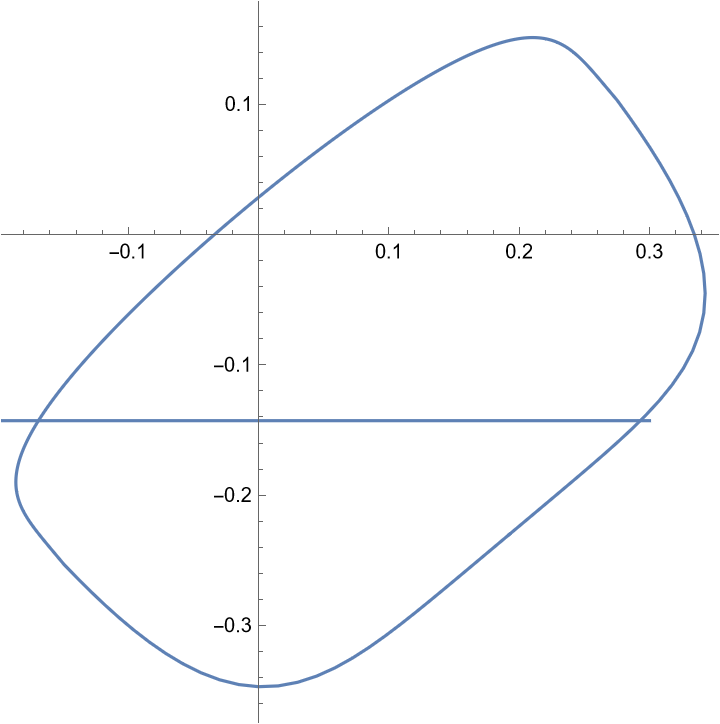

Figuren nedanfor viser den midterste seksjonen ved maksimal kanting, stripebygd versjon. Vi ser at sluttstabiliteten kunne forbetrast ved å gjere kajakken høgare.

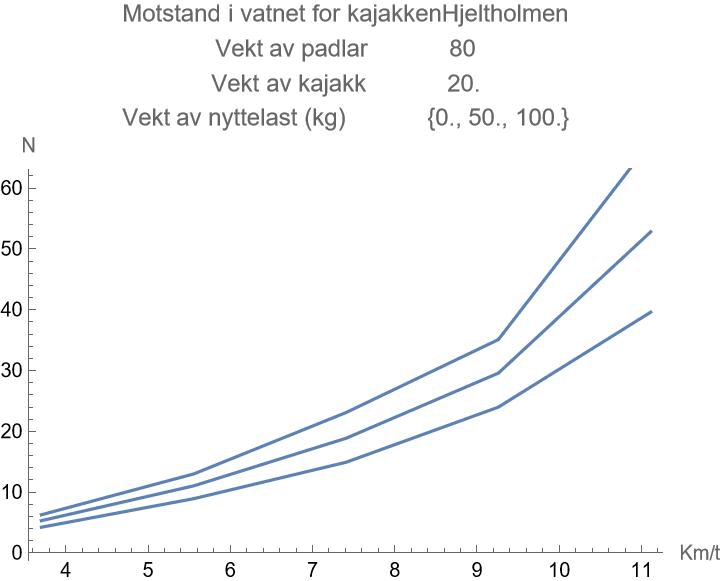

Figuren nedanfor viser motstandskurver for stripebygd Hjeltholmen.
