Turøy

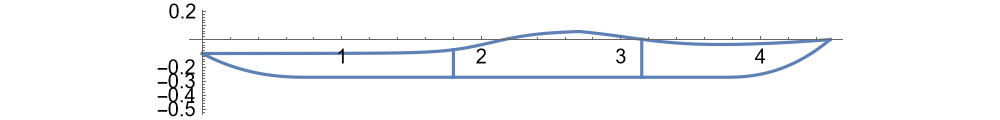

Figuren nedanfor viser eit riss av midtplanet på langs av kajakken.

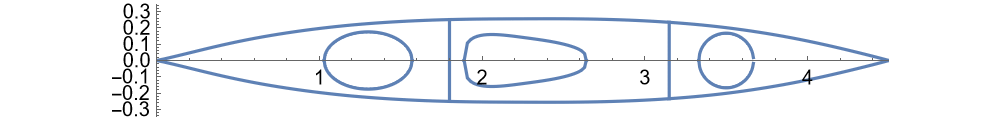

Figuren nedanfor viser dekkrisset. Lukeopningane er dimensjonerte etter luker frå KayakSport. Dersom ein ynskjer meir fleksibilitet i lukestorleik, kan våre eigne løysingar brukast.

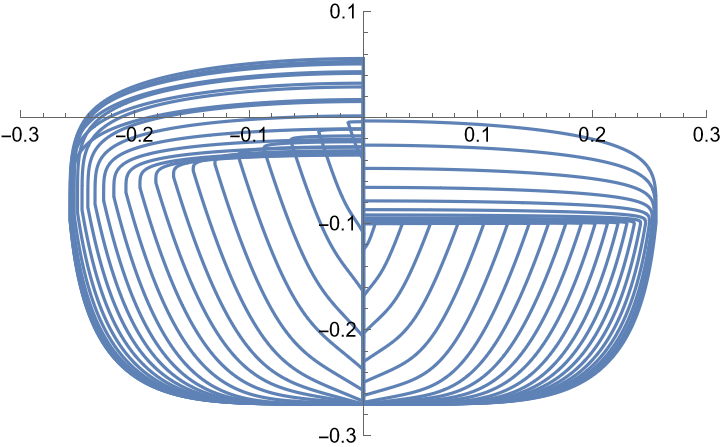

Figuren nedanfor viser tverrsnitt med lik avstand. Til venstre framanfor midten til høgre aktanfor midten.

Tabellen nedanfor gjev dei sentrale måla:

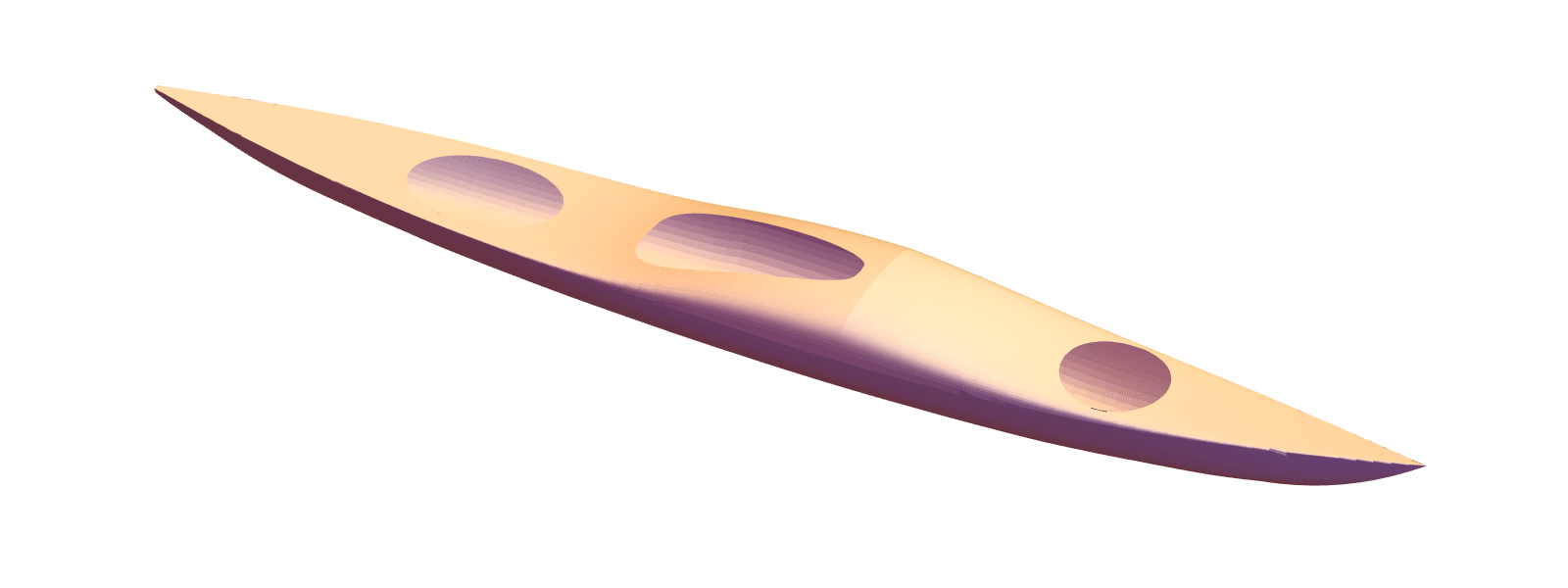

Fihuren nedanfor viser ein 3D-modell av kajakken.

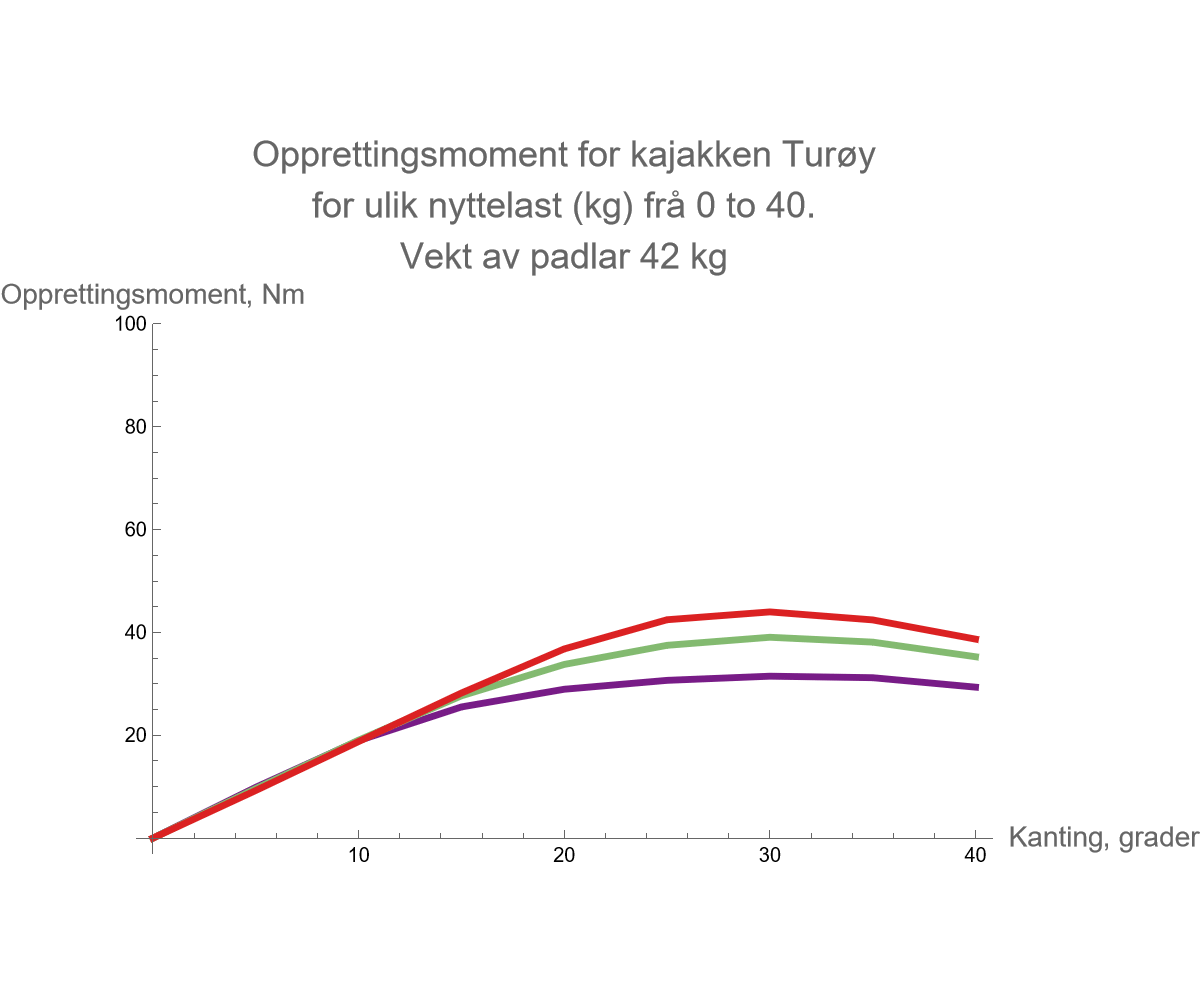

Figuren nedanfor viser stabiliteten til den stripebygde Turøy, rekna som opprettingsmoment som funksjon av kantingsvinkel. Denne kan vere nyttig å samanlikne med andre kajakkar, om data skulle finnast.

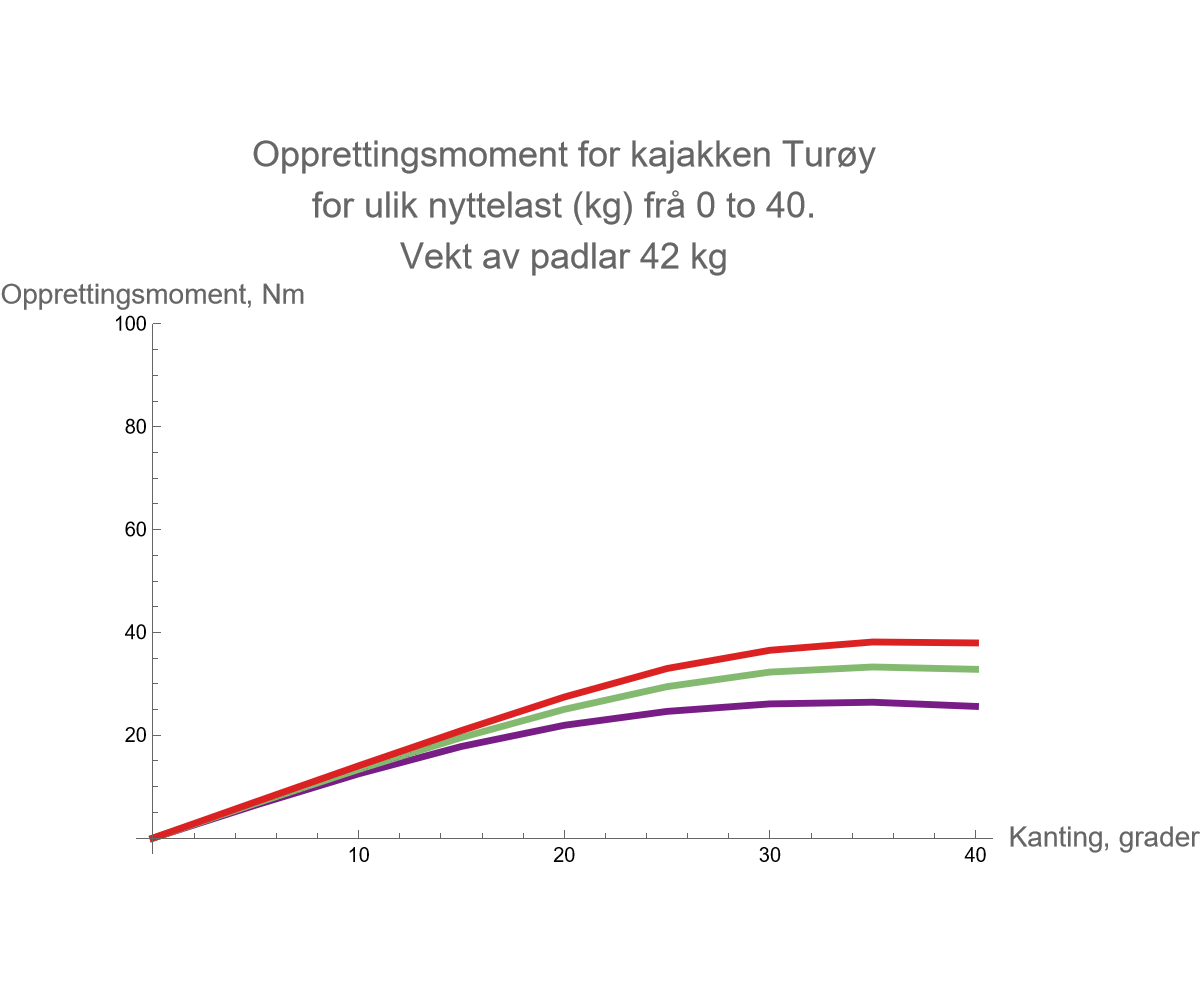

Figuren nedanfor viser tilsvarande for stitch-and-glue versjonen.

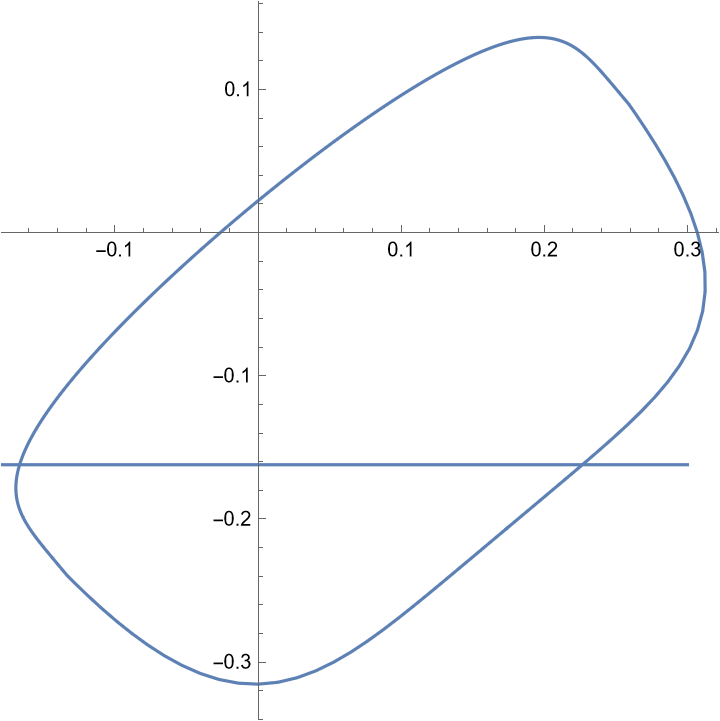

Figuren nedanfor viser den midterste seksjonen ved maksimal kanting, stripebygd versjon.Vi ser at sluttstabiliteten kunne forbetrast ved å gjere kajakken høgare.

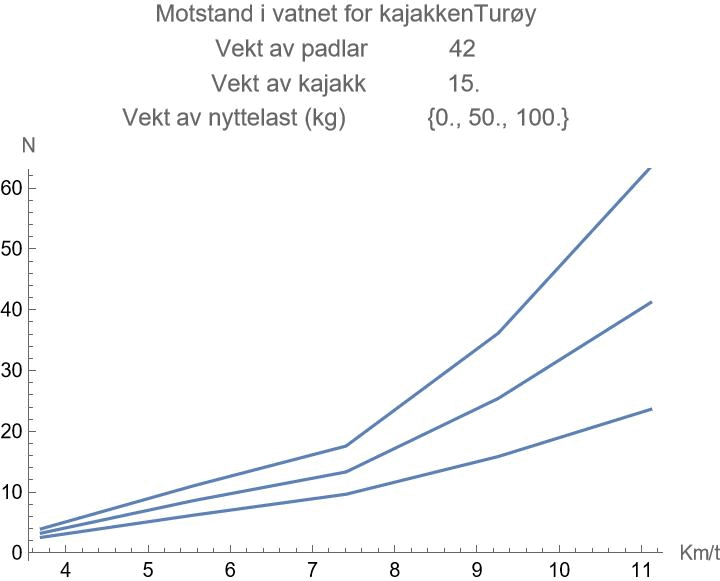

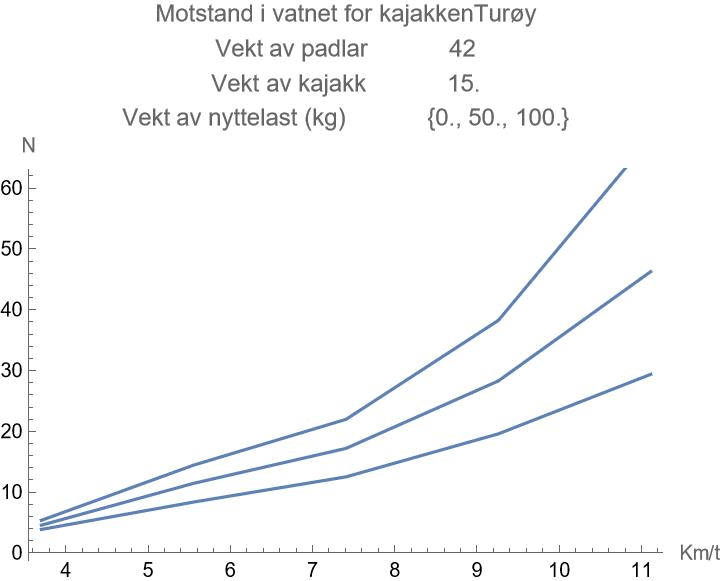

Figuren nedanfor viser motstandskurver for stripebygd Turøy.

Figuren nedanfor viser tilsvarande for stitch-and-glue versjonen.

I berekningane bak bølgemønstera nedanfor er det brukt ein liten padlar.

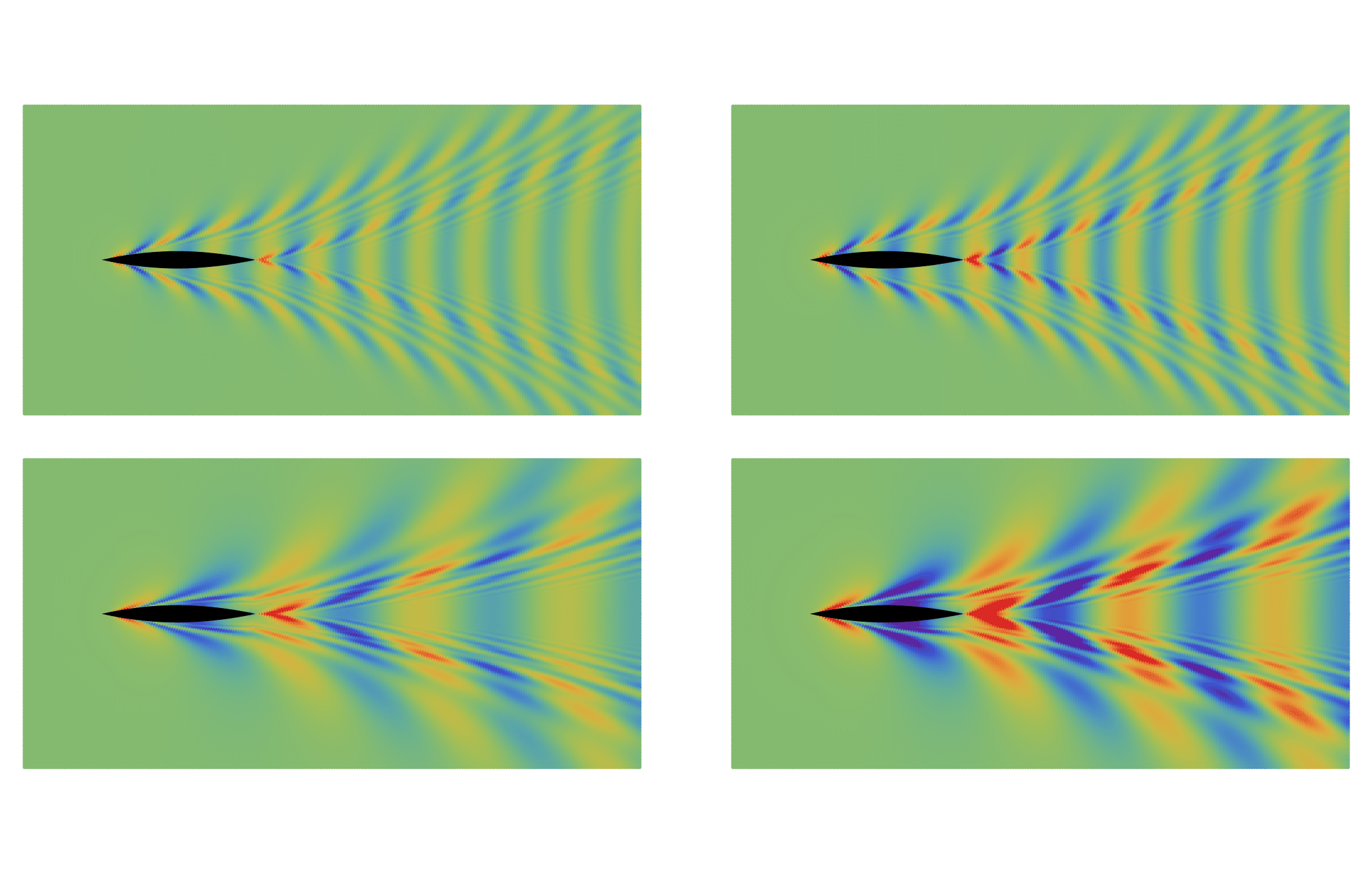

Biletet nedanfor viser bølgemønsteret for Turøy for ein fart på 5.56 km/t (oppe) og 9.26 km/t (nede), og ei last på 0 kg (til venstre) og 50 kg (til høgre). Padlarens vekt er 79 kg.

Figuren nedanfor syner ein 3D modell av Turøy. Det er skore ut opningar for luker levert av KayakSport. Men ein stripebyggar er jo fri til å skjere ut dei opningane han vil. Om du ynskjer det, kan vi levere eigne løysingar for lukene.
